K线图设置

1.  目前心忆有4种图形:
      1) K线图:每根K线的时间间隔是相等的,比如1分钟k线的每一根线的时间间隔都是1分钟;
      2) 分时图:与K线图不同的是分时图的图形是每个周期的收盘价的连线,其他与K线图一模一样;
      3) 闪电图:每一根K线代表一笔Tick成交数据;
      4) 等量K线:每一根K线对应的成交量是相等的;

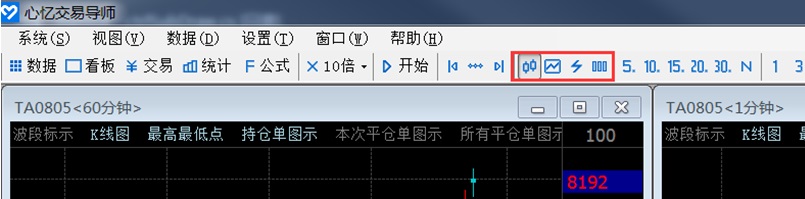

      选定某个k线图窗口后,即可在主窗口的工具栏上面选择这四种类型的图形,也可以在K线图上点鼠标右键菜单,选择某种图形。


2.  k线图的周期设置

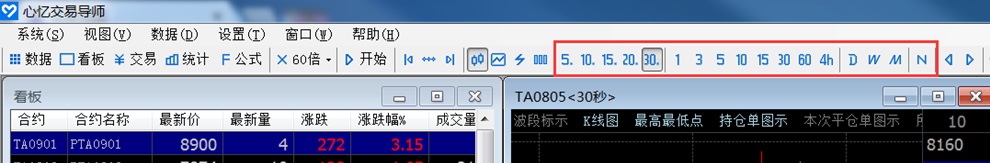

       选定某个k线图窗口后,即可在主窗口的工具栏上面选择k线图的时间周期,也可以在K线图上点鼠标右键菜单,选择某个周期。

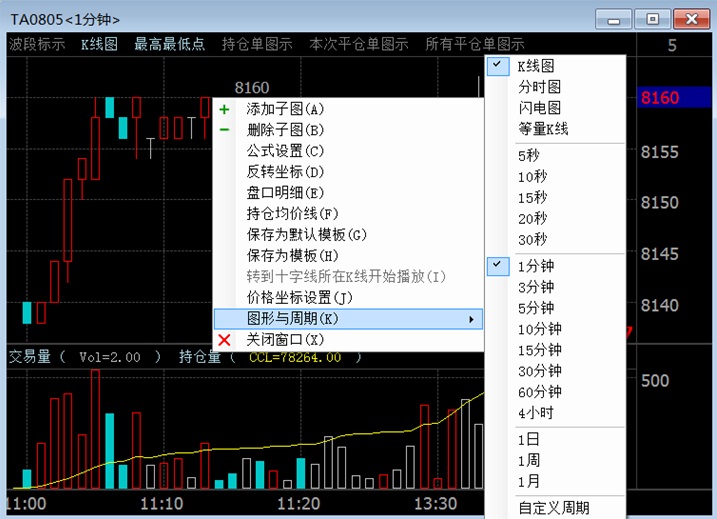

3.  K线图的鼠标右键菜单:

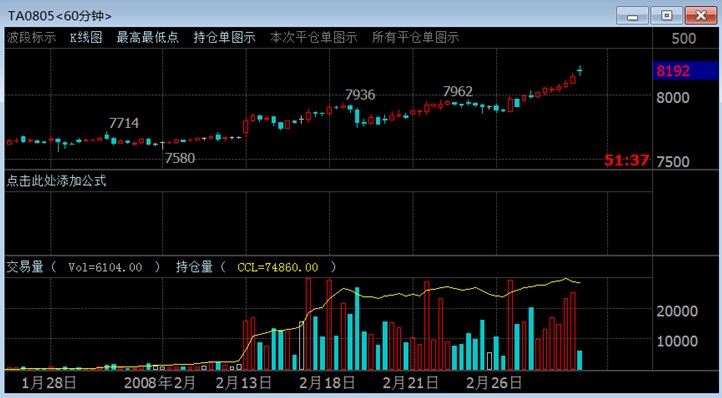

      1) 添加子图:添加子图后会在其下方添加一个空白的子图,子图的大小可通过拖动两个子图之间的灰白色间隔线进行调整。

      2) 删除子图:在某个子图里面点击“删除子图”,则系统将会删除该子图。

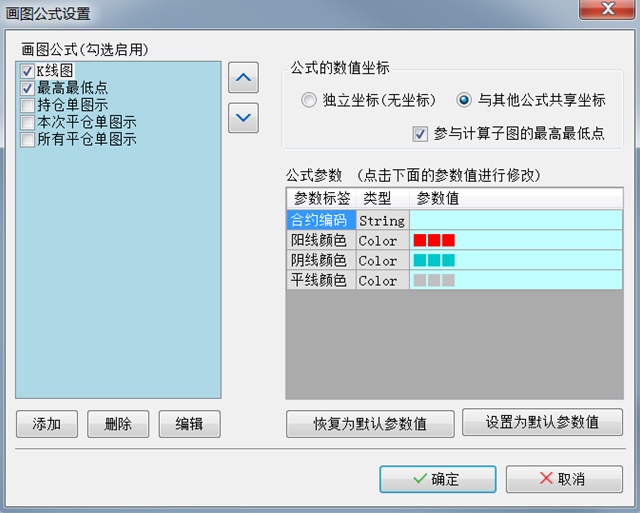

      3) 公式设置:点击公式设置,或者点击子图左上方的白色公式名称,可以打开该子图的公式设置窗口。

      A. 选择左侧的画图公式,则右侧显示该公式的设置部分;
      B. 添加修改编辑按钮:可以添加修改或者删除画图公式;
      C. 窗口中间的上下按钮:可以改变画图公式的上下位置,处于下面位置的公式所画出来的图形,会覆盖上面位置公式所画出来的图形;
      D. 独立坐标:是指该画图公式所使用的坐标值与子图左右侧所标示的坐标值没有对应关系,也与其他公式所使用的坐标值没有对应关系,使用独立坐标的公式与其他所有公式的相对高低位置是没有意义的;
      E. 共享坐标:是指该画图公式所使用的坐标值与子图左右侧所表示的坐标值是对应的,与其他使用共享坐标的画图公式所使用的坐标值也是对应的,使用共享坐标的公式之间的相对高低位置可用于实际分析;
      F. 公式参数:点击表中的浅蓝色一栏,可对该参数值进行修改。

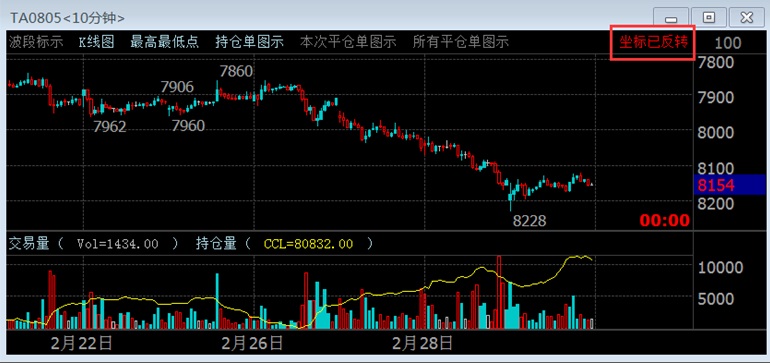

      4)      反转坐标:将该子图的坐标上下进行反转,子图的右上角会有红色的“坐标已反转”字样。

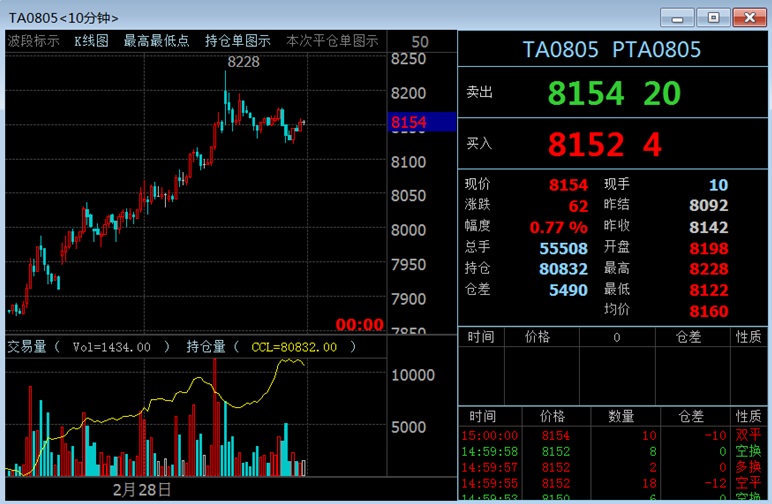

      5) 盘口明细:在K线窗口的右侧打开盘口明细。

      6) 持仓均价线:在子图中显示持仓均价线,其中空单的持仓均价和多单的持仓均价是分别显示的, 如下图所示:

      7) 保存为默认模板:将K线窗口的大小、子图设置、公式设置等保存起来,作为模板。下次从看板打开图形窗口时,新窗口将使用默认模板的设置,将会和模板一模一样。

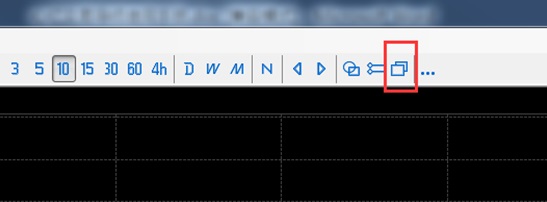

      8) 保存为模板:将K线窗口的大小、子图设置、公式设置等保存起来,点击主窗口工具栏的“图形模板”按钮可看到已保存的模板。

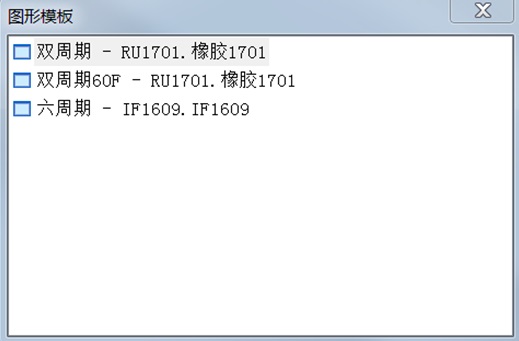

        在“图形模板”窗口上可以双击模板名称来打开使用该模板的K线图,如果需要更换K线图上的合约,只需把看板上的某个合约用鼠标拖动到K线图上即可。

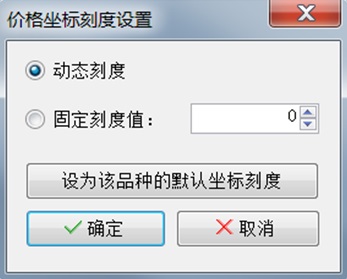

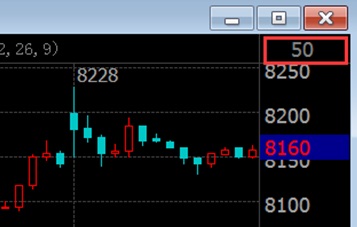

        9) 价格坐标设置:也可以点击K线图右上角的红色方框内的数字,打开“价格坐标刻度设置”窗口:


      A. 动态刻度:K线图里面的价格坐标,每根虚线之间的间隔所代表的差价是动态的,会随k线图的变化而变化;
      B. 固定刻度值:价格坐标的每根虚线之间的间隔所代表的差价是固定的,不会随k线图的变化而变化,如下图所示,价格坐标的每根虚线的刻度间隔被设置为固定值5,则每根横虚线之间的价格间隔为5,由于k线窗口内显示的K线的最高价和最低价之间间隔比较大,每隔5个价位就要显示一根横虚线,因此横虚线在下图中会显示得比较密集。固定刻度值的用处在于:由于每根横虚线所间隔的价差是固定的,因此不需要再看右侧的价格坐标值就能大概知道某根k线涨跌了多少价位。

      C. 设置为该品种的默认坐标刻度:设置好之后,每次打开该品种的k线图,其默认坐标刻度就是该刻度。
